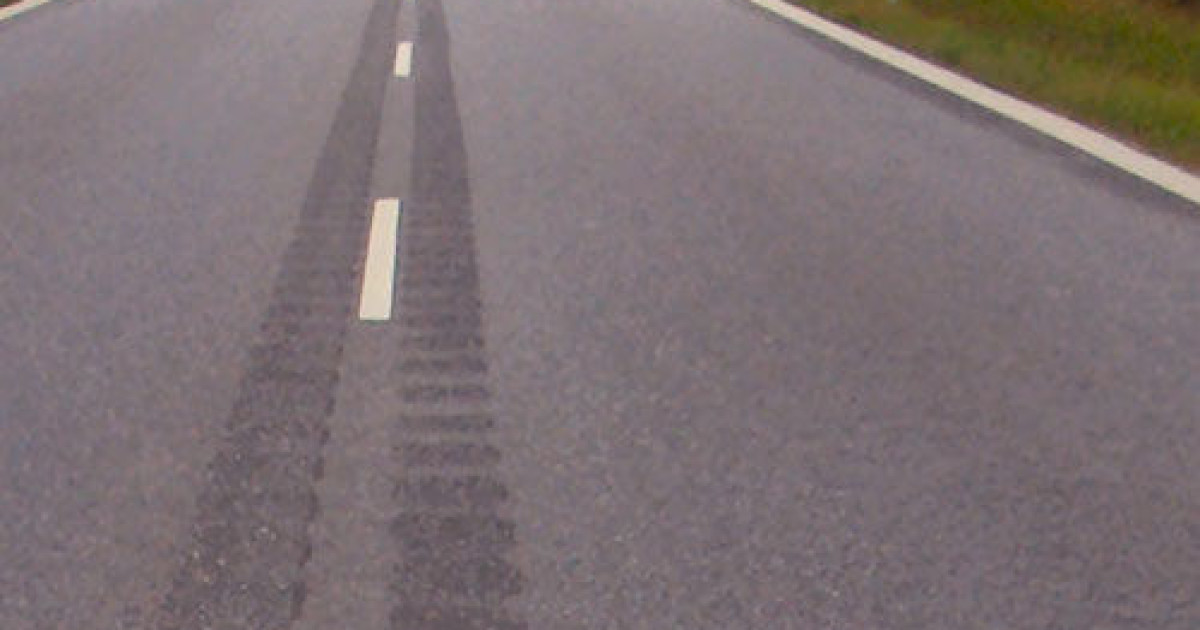

3.25 Forsterket og profilert kantoppmerking
Forsterket kantoppmerking er en kombinasjon av vanlig kantlinje og rumleriller. I Norge er kantlinjen oppmerket over rumlerillene, mens kantlinjen i andre land er på innsiden av rumlerillene. Profilert kantoppmerking gir også en rumlelyd ved overkjøring men er ikke kombinert med rumleriller. Både forsterket og profilert kantoppmerking har som formål å redusere utforkjøringsulykker som skjer som følge av at føreren er trøtt eller uoppmerksom. For forsterket kantoppmerking tyder resultatene fra ulykkesstudier fra andre land på at antall utforkjøringsulykker er redusert med 19%. For profilert kantoppmerking ble det funnet ingen eller kun små effekter.
Problem og formål
Utforkjøringsulykker er blant de mest alvorlige ulykkene. I politirapporterte trafikkulykker i 2010-2014 var andelen som er drept, 2,2% i alle ulykkene. I utforkjøringsulykker var andelen 2,6%. De respektive andelene for drepte og hardt skadde er 11% (alle ulykker) og 13% (utforkjøringsulykker). Slike ulykker utgjør også en betydelig andel av alle drepte og hardt skadde. Av alle som ble drept eller hardt skadd i politirapporterte trafikkulykker i 2010-2014, ble 31% drept eller skadd i utforkjøringsulykker, og 15% ble drept eller skadd i utforkjøringer til høyre. De respektive andelene for drepte er 27% (alle utforkjøringer) og 14% (utforkjøring til høyre).
En medvirkende faktor i utforkjøringsulykker er ofte uoppmerksomhet, trøtthet eller innsovning. I dødsulykker i Norge i 2005-2014 var trøtthet ulykkesfaktor i 8% av alle utforkjøringsulykkene og i 13% av utforkjøringene til høyre på rett strekning.
En analyse av ulykker med personbiler i USA (Najm et al., 2003) viste at 88% av alle ulykker med utforkjøring er eneulykker. Blant utforkjøringsulykkene som er eneulykker er det 35% hvor føreren ikke mister kontroll over kjøretøyet eller foretar unnamanøvrering (25% på en rett strekning, 10% i kurver). I slike ulykker kan uoppmerksomhet, trøtthet eller alkohol være medvirkende faktorer.
Forsterket og profilert kantoppmerking har til formål å varsle førere som er i ferd med å krysse kantlinjen. Begge tiltakene kan være et alternativ eller supplement til siderekkverk. I forhold til rekkverk er tiltakene billigere, stiller i mindre grad krav til vegbredden, og er i mindre grad til hinder for kryssende trafikk eller trafikk fra sideveger og avkjørsler.
Beskrivelse av tiltaket
Forsterket kantoppmerking omfatter oppmerkingstiltak som er kombinert med fresetiltak. Aktuelle fresetiltak er rumleriller, sinusriller og planfreste spor. Rumleriller er enten frest ned i asfalten eller presset / rullet ned i ny asfalt når den fortsatt er myk. Freste rumleriller er den mest brukte form for rumleriller. Rullede rumleriller brukes ikke i Norge. Mens rumleriller har et profil som vist i 3.25.1 (A), har sinusriller en sinusformet profil (B i figur 3.25.1). Rumle- / sinusriller gir vibrasjon og støy ved overkjøring. Sinusriller lager mindre utvendig støy enn freste rumleriller. Rillene er som regel omtrent 30-40 cm brede.

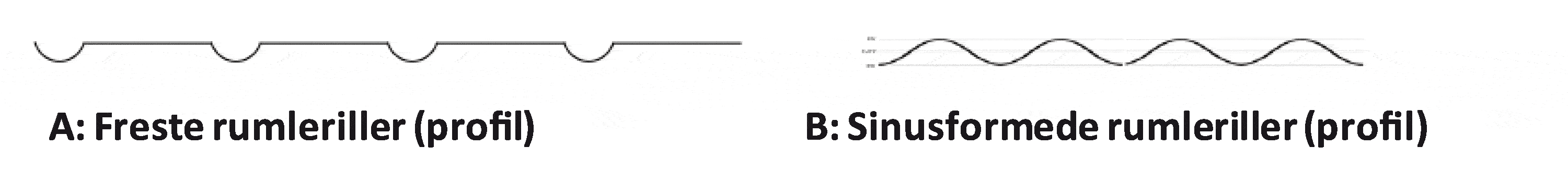

Figur 3.25.1: Rumleriller og sinusriller.
I Norge lages forsterket kantoppmerking slik at kantlinjen er oppmerket over rumlerillene. I andre land, bl.a. USA, lages rumleriller som regel ved siden av kantlinjen, på utsiden av kjørefeltet (mellom kantlinje og vegkant). Dette tiltaket omtales her som kantlinje-rumleriller.
Planfrest spor er en stripe hvor asfalten er frest ned. Vegoppmerkingen installeres i det planfreste sporet. Typer vegoppmerking som brukes i planfreste spor vises i figur 3.25.1. Oppmerkingen er opphøyd og gir en rumleeffekt ved overkjøring. Det nedfreste asfalten i sporet gir også en rumleeffekt. I tillegg beskytter det nedfreste sporet oppmerkingen mot slitasje

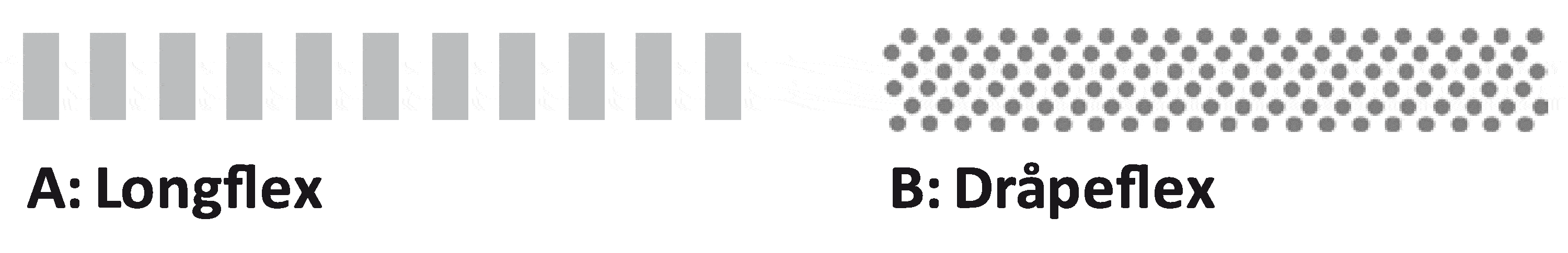

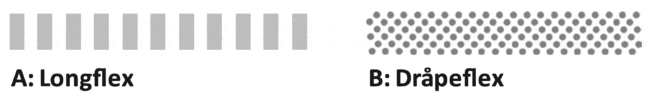

Figur 3.25.2: Profilert vegoppmerking som brukes i planfreste spor.
Profilert kantlinje er en oppmerket kantlinje med tverrgående forhøyninger som gir en rumlelyd og vibrasjoner ved overkjøring. Oppmerkingen er ikke kombinert med rumleriller. Profilert vegoppmerking brukes bl.a. i Norge og i New Zealand (“audio-tactile lane markings”). Profilert vegoppmerking er mer synlig i vått vær enn vanlig vegoppmerking (Lindly & Wijesundera, 2003).
Hensikten med forsterket og profilert kantoppmerking er å produsere lyd og vibrasjon når en bil kjører over linjen, noe som varsler føreren om at kjøretøyet er i ferd med å forlate vegen eller krysse midtlinjen. Formålet er primært å redusere utforkjøringsulykker.
Virkning på ulykkene
Følgende studier har undersøkt virkningen av kantlinje-rumleriller og profilert kantoppmerking på antall ulykker:
Corben et al., 1997 (Australia): Profilert kantoppmerking
Hickey, 1997 (USA): Kantlinje-rumleriller
Giæver et al., 1999 (Norge): Profilert kantoppmerking
Griffith, 1999 (USA): Kantlinje-rumleriller
Hanley et al., 2000 (USA): Kantlinje-rumleriller
Annino, 2003 (USA): Kantlinje-rumleriller
Marvin & Clark, 2003 (USA): Kantlinje-rumleriller
McFadden & Chandhok, 2003 (USA): Kantlinje-rumleriller
Lindly & Wijesundera, 2003 (USA): Profilert kantoppmerking
Carrasco et al., 2004 (USA): Kantlinje-rumleriller
Smith & Ivan, 2005 (USA): Kantlinje-rumleriller
Gårder & Davies, 2006 (USA): Kantlinje-rumleriller
Patel et al., 2007 (USA): Kantlinje-rumleriller
Kirk, 2008 (USA): Kantlinje-rumleriller
Hegewald, 2009 (Tyskland): Kantlinje-rumleriller
Torbic, 2009 (USA): Kantlinje-rumleriller
Sayed et al., 2010 (USA): Kantlinje-rumleriller
Wu et al., 2014 (USA): Kantlinje-rumleriller
Choi et al., 2015 (Korea): Kantlinje-rumleriller
Khan et al., 2015 (USA): Kantlinje-rumleriller
Ozelim, 2015 (USA): Kantlinje-rumleriller
Alle studiene som har undersøkt virkningen av kantlinje-rumleriller, gjelder rumleriller på utsiden av kantlinjen. Det er ikke funnet studier som har undersøkt den norske varianten av forsterket kantlinje (med kantlinjen på rumlerillene). Tabell 3.25.1 viser beste anslag på virkningen på ulykkene.
Studier som har undersøkt den kombinerte virkningen av rumleriller i midt- og kantoppmerkingen, er oppsummert i kapitel 3.26.
Tabell 3.25.1. Virkninger av kantlinje-rumleriller og profilert kantoppmerking på antall ulykker (alle skadegrader hvis ikke annet er oppgitt).
| Prosent endring av antall ulykker | |||||
| Ulykkestyper som påvirkes | Skadegrad | Beste anslag | Usikkerhet i virkning | ||
| Kantlinje-rumleriller | |||||
| Alle ulykker | Uspesifisert | -15 | (-23; -6) | ||
| Utforkjøringsulykker | Uspesifisert | -19 | (-22; -16) | ||
| Utforkjøring til høyre | Uspesifisert | -26 | (-45; 0) | ||
| Ulykker med uoppmerksomhet / søvnighet som medvirkende faktor | Uspesifisert | -35 | (-58; -0) | ||
| Profilert kantoppmerking | |||||
| Utforkjøring til høyre | Uspesifisert | -4 | (-11; +4) | ||
| Andre enn utforkjøringsulykker | Uspesifisert | -3 | (-21; +17) | ||
Kantlinje-rumleriller: Resultatene som vises i tabell 3.25.1 for kantlinje-rumleriller er basert på studier som har kontrollert for regresjonseffekter. Studiene som ikke har kontrollert for regresjonseffekter har i gjennomsnitt funnet betydelig større effekter på utforkjøringsulykker enn studier med kontroll for regresjonseffekter. Resultatene er slått sammen for ulike skadegrader fordi det ikke er funnet systematiske forskjeller i resultatene mellom ulike skadegrader.
Den sammenlagte effekten av kantlinje-rumleriller er en reduksjon av det totale antall ulykker på 15% og en noe større effekt på utforkjøringsulykker, især utforkjøringer til høyre. For ulykker hvor uoppmerksomhet eller søvnighet er medvirkende faktorer ble det funnet en enda større effekt. Denne kan være noe overestimert da den er basert på studier uten kontroll for regresjonseffekter, men effekten er også større enn effektene som ble funnet i disse studiene for alle ulykker.
Det foreligger ikke informasjon om hvorvidt vegene med kantlinje-rumleriller har siderekkverk. De fleste veger hvor virkningen av kantlinje-rumleriller er undersøkt, er tofeltsveger uten midtdeler i spredtbygd strøk, men noen av studiene har undersøkt virkningen på flerfeltsveger med midtdeler. Resultatene gir ikke noe klart svar på hvorvidt effekten er forskjellig mellom vegtypene. Dermed er det ikke funnet belegg for hypotesen om at kantlinjerumleriller har uønskede effekter som f.eks. en økning av møteulykker som følge av at førere holder større avstand fra kantlinjen.
For ulykker som ikke er utforkjøringer til høyre, har Hegewald (2009) funnet en økning på 9% (ikke statistisk signifikant; uten kontroll for regresjonseffekter). Dersom man tolker resultatet som reell, kan en mulig forklaring være at kantlinje-rumleriller øker risikoen for at førere som kjører over kantlinjen, overkorrigerer og mister kontroll over kjøretøyet (Hegewald, 2009; Spainhour & Mishra, 2008).
Kantlinje-rumleriller kan ha uheldige virkninger når de er installert kun på deler av en veg. I studien til Smith og Ivan (2005) ble det funnet en ulykkesøkning nedstrøms for en strekning med kantlinje-rumleriller, som ikke hadde rumleriller (ulykkesmigrasjon).
Profilert kantoppmerking: For profilert kantoppmerking ble det funnet små og ikke-signifikante reduksjoner både av antall utforkjøringer til høyre og av antall andre ulykker. For alle ulykker foreligger det flere resultater men det er ikke mulig å beregne en meningsfylt sammenlagt effekt. De enkelte effektene som ble funnet for alle studier viser økninger på 1% (-14; +18), 6% (+1; +10) og 7% (-19; +40). Det virker ulogisk at det ble funnet økninger av det totale antall ulykker men reduksjoner av både utforkjørings- og andre ulykker. Alle effektene er imidlertid små og de fleste er ikke statistisk signifikante. Alt i alt tyder resultatene på at profilert kantoppmerking har ingen eller kun små effekter og at effektene er betydelig mindre enn for freste rumleriller.
Skulderbredde: En faktor som kan påvirke effekten av kantlinje-rumleriller er skulderbredden. Khan et al. (2015) fant omtrent uendret ulykkestall (-2%) ett installasjonen av kantlinje-rumlestriper på veger med smale asfalterte skuldre (opptil ca. 60 cm) og større reduksjoner på 26% og 28% på veger med bredere asfalterte skuldre.
Utforming av rumlerillene: Resultatene i tabell 3.25.1 tyder på at freste kantlinje-rumleriller er mer effektive enn profilert kantoppmerking. Dette kan ha to ulike forklaringer. En mulig forklaring er at profilerte kantlinjer lager mindre støy og vibrasjoner enn rumleriller. I prinsippet kan alle typer rumleriller og profilert vegoppmerking lages slik at det produseres tilstrekkelig mye støy og vibrasjon i biler. Det er imidlertid kun freste rumleriller som kan lage tilstrekkelig mye støy og vibrasjon i tunge kjøretøy (Miles & Finley, 2007). Rumleriller må være mer «aggressive» for å ha ønsket effekt på ujevnere vegdekke og ved høyere fart (Miles & Finley, 2007). En annen mulig forklaring er plasseringen av rumlerillene i forhold til kantlinjen. Denne har vist seg å påvirke føreratferd (se nedenfor) og kan dermed også tenkes å påvirke virkningen på ulykker.
Virkninger på føreratferd: Kjøretøyenes sideplassering påvirkes av plasseringen av både rumleriller og kantlinjen. Når man holder plasseringen av kantlinjen konstant, viser Finley et al. (2009) at kantlinje-rumlestriper som ligger tett inntil kantlinjen, kan føre til at kjøretøy kjører nærmere midten av vegen. For rumlestriper med større avstand fra kantlinjen (90 cm) ble det ikke funnet en slik effekt. Når man holder plasseringen av rumlerillene konstant, viser Taylor et al. (2005) at kjøretøyene holder mindre avstand til rumlestripene og kjører oftere over rumlestripene når kantlinjen er plassert over rumlestripene enn når kantlinjen har større avstand mot rumlestripen (mot midten av vegen). Kantlinje-rumlestriper har også vist seg å redusere risikoen for at innsovning bak rattet fører til at kantlinjen overkjøres (Phillips & Sagberg, 2010).
Resultatet i tabell 3.25.1 som viser en økning av øvrige ulykker, tyder på at det er en tendens til at førere som kjører over rumleriller overkorrigerer, noe som kan gjøre ulykker mer alvorlig. Studier av føreratferd under vanlig kjøring tyder derimot ikke på at rumleriller fører til flere «panikkreaksjoner» som harde nedbremsinger eller store rattutslag på veger med kantlinje-rumleriller (Griffith, 1999; Miles et al., 2006).
Virkninger på motorsykler: Profilert vegoppmerking og freste rumleriller kan ha negative effekter for motorsyklister. Det er imidlertid ikke funnet studier som har dokumentert slike effekter (jf. kapitel 3.26).
Virkninger på syklister: Rumlestriper langs kantlinjen kan være uheldige for syklister, da overkjøring er både ubehagelig og kan medføre at syklisten mister kontroll og velter (Daniel, 2007; Dravitzky et al., 2009). Sykling på vegskulderen kan likevel være mulig dersom vegskulderen er bred nok og rumlerillene plassert enten helt på utsiden av skulderen eller inntil kantlinjen; rumleriller inntil kantlinjen kan i en viss grad beskytte syklister mot biler som kjører over kantlinjen (Daniel, 2007). Virkningen er imidlertid ikke empirisk undersøkt.
Virkning på framkommelighet
Det ble ikke funnet noen virkning på kjørefart av forsterket kantoppmerking i den norske studien til Giæver m.fl. (1999).
Virkning på miljøforhold
Installering av rumleriller kan føre til økt støynivå (Perrillo, 1998), men dette avhenger både av utformingen av rumlerillene og av plasseringen av rumlerillene og kantlinje. Sinusformede rumleriller gir mindre støy enn freste rumleriller (Kragh og Andersen, 2007). Rumleriller som ligger på eller tett inntil kantlinjen overkjøres oftere og produserer dermed mer støy enn rumleriller som ligger på utsiden av kantlinjen (Taylor et al., 2005).
Kostnader
Fresing av rumleriller kostet i 2005 40 kr. per linjemeter (Statens vegvesen, 2005).
Nyttekostnadsvurderinger
Det er laget et regneeksempel som viser hvilken samfunnsøkonomisk nytte forsterket kantoppmerking kan ha i Norge. Forsterket kantoppmerking forutsettes å redusere det totale antall ulykker med 15%. Virkningen forutsettes å vare i ti år. Forsterket kantoppmerking forutsettes ikke å ha noen virkning på framkommelighet eller miljøforhold. Med en kalkulasjonsrente på 4% og indeksjustering til 2015 er innsparte ulykkeskostnader (nåverdi over ti år) per km veg beregnet til:
- 0,48 mill. kr. på en veg med en årsdøgntrafikk på 1.000 kjøretøy,
- 1,60 mill. kr. på en veg med en årsdøgntrafikk på 5.000 kjøretøy,
- 2,95 mill. kr. på en veg med en årsdøgntrafikk på 10.000 kjøretøy.
At nytten på en veg med ÅDT 10.000 ikke er ti ganger så høy som på en veg med ÅDT på 1.000 skyldes at gjennomsnittlige skadekostnader per mill. kjøretøykilometer er høyere på lavttrafikkerte veger. Dersom tiltakets kostnader ikke overstiger den beregnede nytten, vil forsterket midtoppmerking være samfunnsøkonomisk lønnsom under de gitte forutsetningene.
Formelt ansvar og saksgang
Initiativ til tiltaket
Initiativ til vegoppmerking tas av vegholderen på grunnlag av fastsatte retningslinjer, krav til vedlikeholdsstandard, ulykkesregistre mv. Hyppigheten av fornyelse av vegoppmerkingen er tilpasset vegens trafikkmengde (Statens vegvesen, 2012).
Formelle krav og saksgang
I vedlikeholdsstandarden til Statens vegvesen er det fastsatt krav til hvor mye av vegoppmerkingen som skal være synlig før den fornyes. Forskrifter om offentlige trafikkskilt gir regler om saksgangen ved vedtak om vegoppmerking. Vegsjefen har vedtaksmyndighet for vegoppmerking, men delegerer ofte til kommunalt organ.
I Norge har bruk av profilert vegoppmerking økt siden 1995, og i 2000 ble det fastsatt nye retningslinjer (Vegdirektoratet, 2000).
Ansvar for gjennomføring av tiltaket
Utgifter til vegoppmerking dekkes som vegutgifter i samsvar med veglovens regler om fordeling av slike utgifter mellom stat, fylke og kommune.
Referanser
